丹佛斯VLT5000变频器故障代码大全

丹佛斯VLT5000变频器在出现故障时,会出现警告和报警,表明变频器已由于故障被锁定。在跳闸被锁定后,必须断开主电源并排除故障。在准备好重新开始工作之前,再重新连接好主电源,并使变频器复位。

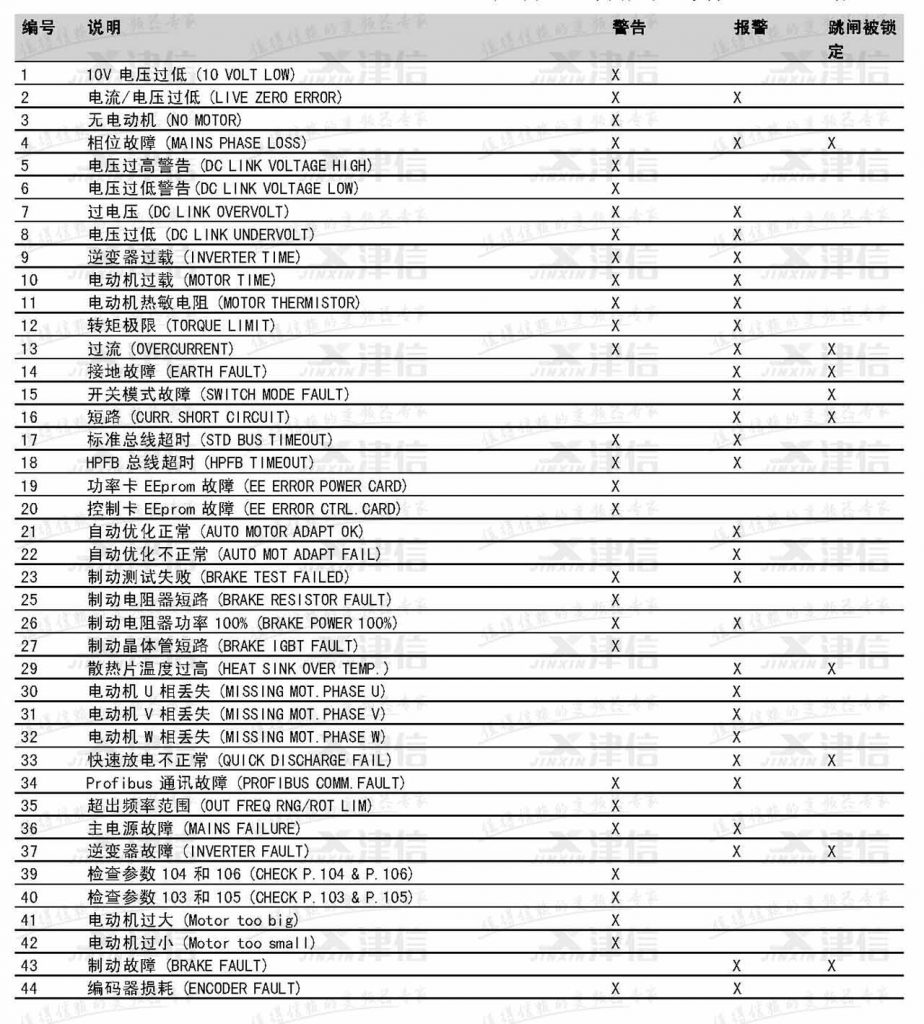

以下是丹佛斯VLT5000变频器的故障代码表:

上表中,如果在警告和报警下面都标有叉号,表示先给出警告,再给出报警。这种情况还表示可以设定特定故障是否会导致警告或报警。例如,在参数404 制动检查中就可以进行这种设定。在跳闸后,报警和警告都将闪烁,但在故障排除后,只有报警还将继续闪烁。复位后,变频器就已准备好再次开始运行了。

WARNING 1(警告1) 低于10V (10 VOLT LOW):
控制卡端子50 的10V 电压低于10V。 从端子50 断开一些负载,因为10V 电源已经过 载。最大电流为17 mA,最小电阻为590 Ω。

WARNING/ALARM 2(警告/报警2)电流/电压过低(LIVE ZERO ERROR):
端子60 的电流信号低于在参数315 端子60, 最小标定中所设置值的50%。

WARNING/ALARM 3(警告/报警3) 无电动机(NO MOTOR):
电动机检查功能(请参阅参数122)指示电动 机未连接到变频器的输出端。

WARNING/ALARM 4(警告/报警4) 相位故障(MAINS PHASE LOSS):
电源的相位丢失或主电源电压太不稳定。 如果变频器上的输入整流器出现故障,
也会显示此信息。 检查变频器的供电电压和电流。

WARNING 5(警告5) 电压过高警告 (DC LINK VOLTAGE HIGH):
中间电路电压(直流)高于控制系统的过电压 极限。变频器仍保持启用状态。

WARNING 6(警告6) 电压过低警告(DC LINK VOLTAGE LOW):
中间电路电压(直流)低于控制系统的欠压极 限。变频器仍保持启用状态。

WARNING/ALARM 7(警告/报警7) 过电压(DC LINK OVERVOLT):
如果中间电路电压(直流)高于逆变器的过 电压极限(请参阅下表),则变频器将在参 数410 中设置的时间后跳闸。 此外,显示器还将显示该电压。通过连接制动电阻器 (如果变频器带有整体式制动斩波器EB 或SB)或通 过延长在参数410 中选定的时间,可以消除故障。此 外,还可以在参数400 中启用制动功能/过电压控制。

WARNING/ALARM 8(警告/报警8) 欠压(DC LINK UNDERVOLT):
如果中间电路电压(直流)低于逆变器的电 压下限(请参阅上一页中的表),则它将检 查是否已连接24 V 电源。 如果未连接24 V 电源,则变频器将在给定时间
后跳闸,时间长度由所使用的设备决定。 此外,显示器还将显示该电压。检查供电电压是 否与变频器相匹配,请参阅技术数据。

WARNING/ALARM 9(警告/报警9) 逆变器过载(INVERTER TIME):
逆变器的电子过热保护装置显示变频器将因过载(电 流过高,持续时间过长)而切断电源。逆变器电子热 保护装置的计数器将在电流达到上限的98% 时给出警
告,并在达到上限的100% 时跳闸,并给出报警。只 有在当计数器低于上限的90% 后,变频器才能复位。 故障原因是变频器过载,电流超过上限 且持续时间过长。

WARNING/ALARM 10(警告/报警10) 电动机过热(MOTOR TIME):
电子热保护装置(ETR) 显示电动机过热。用参数 128 可选择当计数器达到100% 时,变频器给出警告还是给出报警。故障原因是电动机过载,电流超过 电动机预设额定电流的100%,且持续时间过长。检查电动机参数102-106 设置是否正确。

WARNING/ALARM 11(警告/报警11) 电动机热敏电阻(MOTOR THERMISTOR):
热敏电阻或热敏电阻连接已经断开。用参数128 可选择变频器是给出警告还是给出报警。检查热 敏电阻是否正确地连接在端子53 或54(模拟电 压输入)和端子50(+10V 电源)之间。

WARNING/ALARM 12(警告/报警12) 转矩极限(TORQUE LIMIT):
转矩高于参数221(在电动机运行时)中的值或转 矩高于参数222(在进行再生操作时)中的值。

WARNING/ALARM 13(警告/报警13) 过流(OVERCURRENT):
超过了逆变器电流峰值上限(约为额定电流的 200%)。警告将持续约1-2 秒钟,随后变频器就会跳 闸并给出报警。关闭变频器,检查电动机主轴是否可 旋转,并检查电动机功率是否与变频器相匹配。 如果选择了扩展机械制动控制,则可在外部复位跳闸。

ALARM: 14(报警:14) 接地故障(EARTH FAULT):
输出相通过电动机与变频器之间的电缆或 电动机本身向大地放电。 关闭变频器,排除接地故障。

ALARM: 15(报警:15) 开关模式故障(SWITCH MODE FAULT):
开关模式电源(内部±15V 电源)故障。 请咨询Danfoss 供应商。

ALARM: 16(报警:16) 短路(CURR.SHORT CIRCUIT):
电动机端子或电动机本身发生短路。 断开变频器的电源,排除短路故障。

WARNING/ALARM 17(警告/报警17) 标准总线超时(STD BUS TIMEOUT)
变频器失去通讯能力。 只有当参数514 设置为不同于OFF(关)的值时,才启用该警告。 如果参数514 已设置为停止并跳闸,则变频器将先给出一个警告,然后减速只至跳闸,同时给出报警。 可增大参数513 总线时间间隔。

WARNING/ALARM 18(警告/报警18) HPFB 总线超时(HPFB BUS TIMEOUT)
变频器失去通讯能力。 只有当参数804 设置为不同于OFF(关)的值时,才启用该警告。 如果参数804 已经设置为停止并跳闸,则变频器将先 给出一个警告,然后减速只至跳闸,同时给出报警。可增大参数803 总线时间间隔。

WARNING 19(警告19) 功率卡EEprom 故障 (EE ERROR POWER CARD)
功率卡EEPROM 发生故障。变频器仍可继续工作,但在下次上电时可能会失灵。请咨询Danfoss 供应商。

WARNING 20(警告20) 控制卡EEprom 故障 (EE ERROR CTRL CARD)
控制卡EEPROM 发生故障。变频器仍可继续工作,但 在下次上电时可能会失灵。请咨询Danfoss 供应商。

ALARM 21(报警21 ) 自动优化正常 (AUTO MOTOR ADAPT OK)
自动电动机调谐正常,这时就可以开始运行变频器了。

ALARM: 22(报警:22) 自动优化不正常 (AUTO MOT ADAPT FAIL)
在自动电动机调整过程中发现故障。显示器中显示的 文字表明故障信息。文字后面的数字为错误代码, 这些代码可在故障日志(参数615 中)中看到。
