丹佛斯 FC302 变频器替换 VLT5000(315KW 均质机)接线与参数完整方案

一、 模拟量给定端子变更

VLT5000 端子 VLT5000 功能 FC302 端子 FC302 功能 变更说明
60 模拟输入电流(AI Current,4-20mA) 54 模拟输入 54(AI 54,可配置) 60号端子取消,功能合并至54号
53 模拟输入电压(AI Voltage,0-10V) 53 模拟输入 53(AI 53,可配置) 端子号保留,功能一致
55 模拟公共端(GND) 55 模拟公共端(GND) 直接对应
18 数字输入启动 18 数字输入启动 直接对应
27 数字输入停止/惯性停车 27 数字输入(可编程) 直接对应

VLT5000 的 60号端子(4-20mA 电流信号) 在 FC302 上已取消独立端子,需改接至 54号端子,并在控制卡上将开关拨至电流模式。

二、 FC302 控制卡开关设置

FC302 的模拟输入端子 53 和 54 通过控制卡上的硬件开关选择电压/电流模式

开关 对应端子 设置位置 说明
S201 端子 53 OFF(U) = 电压模式;ON(I) = 电流模式 若 53 不用可保持默认 OFF
S202 端子 54 ON(I) = 电流模式 必须拨到 ON(I),对应 4-20mA
S801 RS-485 OFF(默认) 总线终端电阻,一般保持 OFF

注意事项:断电后操作开关,拆下 LCP 固定架(cradle)后再拨动,切勿带电操作


三、VLT5000 → FC302 详细参数对照表

3.1 电机铭牌参数组(Parameter Group 1-2*)

VLT5000 参数号 FC302 参数号 参数名称 设置值/说明 备注
P102 1-20 电机功率 [kW] 315 按电机铭牌
P103 1-22 电机电压 [V] 380 / 400 / 690 按电机铭牌
P104 1-23 电机频率 [Hz] 50 或 60 按电机铭牌
P105 1-24 电机电流 [A] 铭牌额定电流 按电机铭牌
P106 1-25 电机额定转速 [RPM] 铭牌额定转速 按电机铭牌
— 1-29 AMA 自动电机适配 [1] 启用完整 AMA 冷态电机下执行,自动优化电机模型
— 1-10 电机结构 [0] 异步电机 标准感应电机

3.2 控制模式与给定值(Parameter Group 1-00 / 3-0*)

VLT5000 参数号 FC302 参数号 参数名称 设置值 备注
P100 1-00 配置模式 [0] 开环速度 均质机通常开环速度控制即可
P002 3-13 参考值来源 1 [1] 模拟输入 54 对应原 60 号端子的 4-20mA 信号
P003 3-02 最小参考值 0 RPM / 0 Hz 根据工艺要求
— 3-03 最大参考值 电机额定转速 根据工艺要求
— 3-41 斜坡 1 上升时间 15~30s 均质机大惯量,斜坡宜长
— 3-42 斜坡 1 下降时间 15~30s 避免减速过电压跳闸

3.3 端子功能配置(Parameter Group 5-1* / 6-1*)

VLT5000 端子 VLT5000 参数 FC302 端子 FC302 参数 功能设置 备注
60 (AI 电流) P314-P316 54 (AI 可配置) 6-10 ~ 6-13 [1] 速度参考值 核心替换:60 → 54
53 (AI 电压) P308-P310 53 (AI 可配置) 6-00 ~ 6-03 [0] 无功能 或保留 如不用可设为无功能
54 (AI 电压) P311-P313 — — — VLT5000 的 54 功能由 FC302 的 53 取代
18 (DI) — 18 (DI) 5-10 [8] 启动 启动信号
27 (DI) — 27 (DI) 5-12 [0] 无功能 或 [6] 停止反相 根据原逻辑设置

3.4 模拟输入 54 标定(Parameter Group 6-1*)——4-20mA 配置

参数编号 参数名称 推荐设置值 说明
6-10 端子 54 低电流 4.0 mA 对应最小参考值(如工艺需要 0 信号检测可设 0mA)
6-11 端子 54 高电流 20.0 mA 对应最大参考值
6-12 端子 54 低参考值 0 RPM 4mA 对应 0 转速
6-13 端子 54 高参考值 电机额定转速 20mA 对应额定转速
— 硬件开关 S202 ON (I) 必须拨到电流模式,否则读取异常

提醒:将原 VLT5000 的 60 号端子(4-20mA)改接到 FC302 的 54 号端子时,必须将控制卡上的 S202 开关拨到 ON(I) 电流档位 ,否则变频器无法正确识别 4-20mA 信号,导致速度给定异常或跳闸。

3.5 极限与保护参数(Parameter Group 4-1*)

VLT5000 参数号 FC302 参数号 参数名称 推荐设置值 备注
P207 3-41 加速时间 15~25s 均质机大惯量,避免过流
P208 3-42 减速时间 15~25s 配合制动电阻或延长减速
— 4-10 电机转向 [0] 顺时针 根据现场实际转向确认
— 4-14 电机速度高限 [Hz] 50 / 60 不超过电机额定频率
— 4-16 转矩极限(电动模式) 160% 均质机启动需高转矩突破静摩擦
— 4-17 转矩极限(发电模式) 120% 配合制动斩波器/电阻
— 4-18 电流极限 150% 默认或按电机热保护调整
— 4-19 最大输出频率 50 / 60 Hz 按电机额定频率锁定

3.6 继电器与模拟输出(Parameter Group 5-3* / 5-4* / 6-5*)

VLT5000 端子 FC302 端子 参数 功能建议 备注
01-03 (Relay 1) 01-03 (Relay 1) 5-40 [9] 运行 变频器运行中闭合
04-06 (Relay 2) 04-06 (Relay 2) 5-40 [5] 变频器就绪 就绪且无故障时闭合
42 (AO) 42 (AO) 6-50 [1] 输出频率 频率反馈 0-20mA / 4-20mA
45 (AO) 45 (AO) 6-51 [2] 输出电流 电流反馈 0-20mA / 4-20mA

四、调试步骤

Step 1:硬件检查

  1. 确认电机接线相序与 VLT5000 原接线一致
  2. 控制线按上述端子对照表迁移:60号线 → 54号端子
  3. 断电后将控制卡 S202 开关拨至 ON(I) 电流模式
  4. 检查制动电阻接线(如有)是否接至 B1/B2

Step 2:基础参数录入

  1. 按 3.1 电机铭牌参数组 录入电机数据(1-20 ~ 1-25)
  2. 设置 1-00 = [0] 开环速度
  3. 设置 3-13 = [1] 模拟输入 54(给定来源)

Step 3:端子功能确认

  1. 5-10 = [8] 启动(端子 18)
  2. 5-12 = [0] 无功能 或 [6] 停止反相(端子 27,根据原逻辑)
  3. 6-10 = 4mA,6-11 = 20mA(端子 54 标定)

Step 4:AMA 自动优化

  1. 确认电机处于冷态(停机 1 小时以上)
  2. 设置 1-29 = [1] 启用完整 AMA
  3. 按 [Hand On] → 启动 AMA,等待自动完成
  4. AMA 完成后,变频器自动优化电机模型参数

Step 5:带载试运行

  1. 低速 10% 给定运行 5 分钟,监测电流与振动
  2. 逐步升速至额定转速,观察加减速过程是否平稳
  3. 检查制动电阻温度(如配置)

五、常见问题与故障排查

现象 可能原因 解决方法
给定 4-20mA 但电机不转 S202 开关未拨到电流模式 断电,将 S202 拨至 ON(I)
速度给定与反馈不成比例 6-10/6-11 标定错误 重新标定 4mA/20mA 对应转速
启动过电流跳闸 加速时间过短或转矩提升过高 延长 3-41,检查 4-16
减速过电压跳闸 减速时间过短或无制动电阻 延长 3-42 或加装制动电阻
低速运行振荡 阻尼增益不足 增大 1-14 阻尼增益
启动时机械抖动 静摩擦大,启动转矩不足 增大 1-66 低速最小电流至 150%

六、总结

  1. 60 → 54 是本次替换的唯一接线变更:VLT5000 的 60 号端子(专用电流输入)在 FC302 上已整合进 54 号端子,通过 S202 开关切换模式。
  2. S202 开关必须拨到 ON:这是最容易被忽略的操作,直接导致 4-20mA 信号无法读取。
  3. 务必执行 AMA:FC302 的 VVC+ 控制算法依赖精确的电机模型,AMA 能显著提升低速转矩性能和运行稳定性。

变频器的整机电路解析

一.  电源/驱动电路板电路

变频器的主电路由输入整流模块、输出逆变模块和储能电容搭成主框架。小功率变频器还内置直流制动开关管和制动电阻器,受CPU信号控制,在因负载电动机反发电造成电能馈回直流回路,致使直流回路电压异常上升,危及逆变模块和储能电容的安全时,制动开关管导通,将制动电阻并入直流回路。本电路中光耦合器PC1驱动制动开关管VF1的回路,不能形成激励电压的通路,制动电路形同虚设。即使为成品机型,也可能有电路上的失误之处。维修中需注意!


图  INVERTER VFO 220V 0. 4kW 变频器主电路

本变频器逆变模块的型号为STK621-051A,为智能功率模块(IPM)。模块内含IGBT的驱动电路、欠电压(驱动电压跌落时电路动作)和IGBT过电流、短路保护电路,以及模块温度检测电路、故障信号输出电路。FO为故障信号输出端子,经CN1的5脚连接到CPU的77脚。模块内部故障检测电路往往有自锁功能,在输出过电流、短路或驱动电源欠电压、模块过热等故障发生时,也对IGBT实施了关断措施。模块输出的IS电流检测信号,先由IC2(C4570C)运算放大器处理后,经CN1的4脚送入CPU的59脚,以供运行电流显示及故障报警之用。因为采用了IPM,使得保护电路大为简化,电路结构相对简洁。

6路逆变脉冲信号由CPU经CN1的6个端子输入到模块内部驱动电路。U、V、W输出端子上并接的C11、C12、C133只电容器,为驱动电路的自举电容,当其失容时,会因不能良好地驱动IGBT而频报OC、SC故障。

变频器开关电源电路的供电取自直流回路的+、-端,为直流280V左右。开关电源为单管自激振荡电路,R1、R2为起动电路,提供开关管VT1上电时的起振电压。R5、C4等元件形成正反馈支路,控制VT1的截止和饱和导通。VD3、VS1又构成一个稳压支路,除加速VT1的截止外,利用VS1的电压击穿特性,可使振荡电路完成工作状态的转换(VS1的击穿电压点,即VT1由饱和导通到进入放大区与截止区的转折点),以此来控制电路达到稳压输出的目的。二次绕组输出的工作电源还要经后级稳压电路处理后,才作为控制电源。控制端子的电源Vc1由VD4、C7整流滤波得到,因采用IPM的原因,逆变电路不再需要外部4路相互独立的驱动电源,这使得电源电路也大为简化。Vc1提供变频器控制端子的操作电源。VD5、C10整流滤波得到的VD电源,专供逆变模块内部的驱动电路的供电。VD6、VD7整流电路提供控制电路所需的正、负电源。除控制端子的操作电源外,其他电源都是共“地”的,与直流回路的-端同电位。电路板上的各路供电,与“强电”有通路,这一点必须注意!检修时应用隔离220V交流电源供电,避免电击!


INVERTER VFO 220V 0. 4kW 变频器开关电源电路

二 、CPU 主板电路

下图为CPU主板电路之一—CPU的基本电路,也即满足CPU基本工作条件所需的电路构成。由+5V供电电路、复位电路、晶振电路、外接存储器电路、操作显示面板的数码显示电路和键盘电路组成。


CPU 的基本电路

下图为CPU主板电路之二—数字/模拟信号控制端子电路,是处理变频器的控制端子输入、输出的数字与模拟信号的。10、11控制端子输出变频器的状态(运转或故障)开关量信号。RP1输入面板频率指令信号。2端子输入控制端子输入的模拟电压信号—频率指令信号。输入信号的切换由IC4(BU4066BCK)双向模拟开关来控制。


数字/模拟信号控制端子电路

下图为CPU主板电路之三—数字控制端子电路。电路处理的都是数字开关量信号。用户用外接按钮、开关等,通过数字控制端子,控制变频器的启停和故障复位等。3~9端子为控制信号输入端子,控制信号经光耦合器输入到CPU引脚。继电器K1输出变频器的工作状态信号,是无源触点输出。VT2、PC2、运算放大器IC6等电路,是将CPU76脚输出的PWM脉冲信号,经光电隔离、数/模转换、低通滤波成模拟电压信号,供外接电压表来显示运行频率的。电路传输的实际也为开关量信号。


数字控制端子电路

无铭牌电机如何正确接线?三步实操法分清单相/三相,零失误接线教程

在工厂运维、设备维修、仓库整理工作中,经常会遇到铭牌脱落、字迹磨损、标识全无的老旧电机。

由于无法识别电压、相数、绕组参数,因此接线错误风险很高,可能导致接错电压烧毁线圈,三相绕组接线错误引发短路、漏电。

从业多年的资深电工总结出一套标准化实操方案,仅凭万用表、基础工具,三步即可完成无铭牌电机判别与接线,区分单相 / 三相电机、定位绕组、匹配电压、调试转向,全程安全可控,一次接线成功。

一、第一步:快速区分单相电机与三相电机

接线的首要工作,是判定电机类型。单相电机多用于小型民用、轻载设备,三相电机是工业主力设备,二者接线逻辑、配件、电压完全不同,区分错误会直接造成故障。 我们可以结合引线数量、外观结构、配件、万用表检测四种方式综合判断,30 秒即可得出结论,具体对比如下表:

判别维度单相电机(小功率 / 民用)三相电机(大功率 / 工业)
引出线数量常规 2~4 根,4 根为主(主绕组 + 副绕组)常规 3 根或 6 根,工业电机以 6 根居多
应用场景 & 体积体积小巧,多用于风扇、洗衣机、小型水泵,功率普遍<1.5kW体积偏大,多用于风机、工业水泵、机床设备,功率普遍≥2.2kW
配套配件绝大多数配备启动电容(圆形 / 方形)无启动电容,依靠三相相位差实现启动

万用表辅助精准检测(核心判别法)

准备数字万用表,调至通断蜂鸣档,断电状态下检测所有引线:

  1. 4 根引线:两两分组导通,两组绕组电阻数值存在明显差异 → 单相电机(两组分别为主绕组、副绕组);
  2. 3 根引线:三根引线两两之间全部导通,三组电阻值基本持平 → 一体式三相电机(出厂已完成星型 / 三角型连接);
  3. 6 根引线:可划分为独立 3 组,每组 2 根引线相互导通,三组绕组电阻均匀一致 → 星三角两用三相电机。

安全提示:所有检测操作必须完全断电;若电机刚停止运行,绕组会残留余电,需先对引线放电,再进行测量,避免万用表读数异常或触电。

二、第二步:单相无铭牌电机接线实操

单相电机依靠主绕组运行、副绕组 + 启动电容完成启动,电容容量、绕组接线顺序是重中之重。电容选配不当、绕组接反,会出现启动无力、转速异常,严重时直接烧毁副绕组。

2.1 工具准备

数字万用表(调至 200Ω 电阻档)、匹配规格启动电容、绝缘胶带、记号笔。

2.2 绕组分组

  1. 对 4 根引出线依次编号:1、2、3、4;
  2. 两两交叉测量电阻,记录全部阻值数据;
  3. 阻值最小的两组独立线路,分别为主绕组和副绕组; 举例:1-2 阻值 5Ω、3-4 阻值 10Ω → 1-2 为主绕组,3-4 为副绕组;
  4. 交叉验证:主绕组与副绕组之间的测量阻值,约等于两组绕组阻值之和,以此确认分组无误。

2.3 标准接线流程

  1. 主绕组(1-2):一端接电源火线,另一端接电源零线,作为运行回路;
  2. 副绕组(3-4):将其中一端串联启动电容,电容另一端接至主绕组的火线端,副绕组剩余一端接主绕组的零线端;
  3. 转向调试:通电试运行,若电机转向不符合使用要求,只需调换副绕组电容的接线端,即可改变运转方向。

2.4 单相电机专属避坑要点

  1. 电容容量必须匹配功率:550W 电机适配 10~15μF 电容,1.5kW 电机适配 20~30μF 电容;电容过小电机无法启动,容量超标会持续烧毁副绕组;
  2. 首次通电空载测试:拆掉负载(扇叶、传动结构、水管等)再通电,若出现异响、异味、外壳快速发烫,立即断电排查;
  3. 接线完成后用绝缘胶带包裹接线端,防止线路短路、漏电。

三、第三步:三相无铭牌电机接线实操

三相电机是工业场景主流设备,无铭牌时最大难点是判定额定电压与区分星型(Y)、三角型(△)接法。3 根引线与 6 根引线的接线方式不同,需分开测试,全程优先采用低压短时试机,杜绝全压直接试机。

3.1 分类处理:3 根引出线三相电机

这类电机出厂已固定星型或三角型接法,仅需判定适配电压(220V 三相 / 380V 三相):

  1. 优先接入 220V 三相电源(推荐使用变频器输出 220V 电压,不建议使用民用假三相电源);
  2. 通电试运行(单次时长≤10 秒):电机运转缓慢、伴随持续嗡嗡异响 → 判定为 380V 额定电压,断电后改接 380V 三相电源;
  3. 电机运转平稳、无杂音、外壳温升正常 → 电压匹配,可正常使用。

3.2 分类处理:6 根引出线三相电机

6 根引线可分为三组独立绕组,支持星型、三角型两种接法,380V 工业用电环境下两种接法扭矩、电流差异较大,需分步测试:

  1. 绕组分组:用万用表通断档划分三组绕组,标记为首端(1、2、3)、尾端(4、5、6),三组绕组电阻保持均衡;
  2. 星型(Y)接法测试:将三组绕组尾端(4、5、6)短接在一起,首端(1、2、3)分别接入 380V 三相电源; 通电观察:转速正常、运行平稳,用钳形表检测三相电流,相间电流差值<10% → 确认采用星型接法;
  3. 三角型(△)接法测试:若星型接法下电机转速偏低、运行电流偏大,立即断电,改为三角接法:1 接 6、2 接 4、3 接 5,三组绕组首尾相连后接入 380V 电源;
  4. 复测验证:三角接法试运行,转速、电流恢复正常,外壳温度平稳,即为正确接法。

实战案例(老旧三相水泵电机)

某车间 6 引线旧水泵电机,无铭牌,三组绕组电阻均为 5Ω。

  1. 尝试星型接法接 380V 电源,电机转速慢、出水量不足,钳形表测得运行电流 20A(远超常规值);
  2. 断电改为三角接法,再次通电,水泵转速正常、出水量达标,运行电流稳定在 12A;
  3. 空载连续运行 10 分钟,电机外壳温度低于 60℃,接线判定合格。

3.3 三相电机核心安全规范

  1. 短时试机原则:未确定电压与接法前,单次通电时长严禁超过 30 秒,避免绕组过热烧毁;
  2. 电流检测必做:使用钳形表监测三相电流,若某一相电流为其他两相 2 倍及以上,说明绕组存在短路故障,禁止继续通电;
  3. 大功率电机防护:功率≥7.5kW 的三相电机,无论接线是否确定,均需搭配星三角启动器做降压启动,规避大冲击电流损坏设备。

四、通用安全准则

无论单相还是三相电机,接线前、接线中、试运行阶段,都必须遵守以下三条准则,兼顾人身安全与设备寿命:

4.1 接线前:绝缘检测 + 断电验电

切断上级电源并悬挂 “禁止合闸” 警示牌,使用万用表 2500V 绝缘档,检测绕组与电机外壳之间的绝缘电阻。绝缘电阻≥0.5MΩ方可接线;若绝缘不达标,说明绕组受潮、破损,需先维修再使用。作业时佩戴绝缘手套,配备漏电保护器。

4.2 试运行:全程空载,动态监测

所有无铭牌电机,第一次通电必须拆除负载,做到 “空载试机”。观察运转状态、聆听异响、触摸外壳温度,一旦出现异常,第一时间断电排查,将故障损失降到最低。

4.3 接线后:永久标记,方便复用

接线调试完成后,使用记号笔或纸质标签,在电机外壳标注关键参数:电机相数、额定电压、接线方式、电容规格(单相电机)。后续再次使用、检修时,无需重复检测,提升工作效率。

五、补充:常见故障快速排查

  1. 电机通电完全不转:检查引线是否断路、绕组分组错误、电源缺相;
  2. 电机嗡嗡响但不启动:单相电机电容损坏 / 容量不匹配、三相电机接法错误、负载卡滞;
  3. 电机运转过热:电压不匹配、绕组局部短路、长时间超载运行;
  4. 电机频繁反转:单相电机副绕组接线颠倒、三相电机任意两相电源线接反。
台达变频器维修

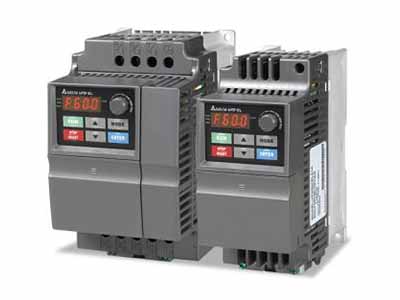

DELTA台达VFD-E变频器接线图和接线注意事项

台达VFD—E系列变频器是台达变频器的第三代产品,功率范围覆盖200W~22kW, VFD-E变频器在产品功能、性能与控制技术上保留了以往产品的优点的基础上,添加了极具特色的内置PLC功能,以全新的市场应用角度、精巧的尺寸和灵活的模块化设计、环保设计,满足业界最多元化的需求,并广泛应用于风机水泵、手扶梯、洗衣机、跑步机、磨床、机械手臂、钻孔机、木工机、纺织机、楼宇空调、输送设备、医疗设备、食品加工及包装机等行业。

在台达VFD-E变频器安装调试过程中,根据台达VFD-E变频器不同的型号,接线方式也略有不同,详细如下:
