本文介绍了ABB ACS510 变频器端子分区、接线逻辑，包含模拟量、数字量、PNP/NPN 接法、继电器输出、通讯、主回路、制动电阻全部分，适配现场接线实操。

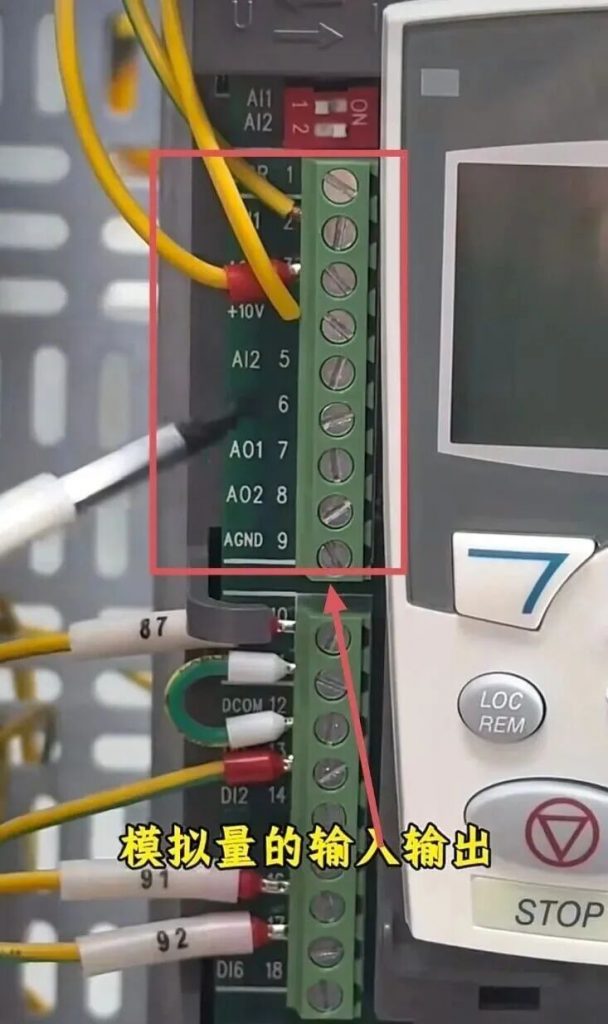

一、模拟量输入输出接线（带拨码切换电流 / 电压）
端子排布：+10V、AI1、AI2、AGND、AO1、AO2
- AI1、AI2：模拟量信号输入端口
- AO1、AO2：模拟量信号输出端口
- AGND：模拟量公共接地端
- 板载配有拨码开关，可按需切换电流信号或电压信号模式。

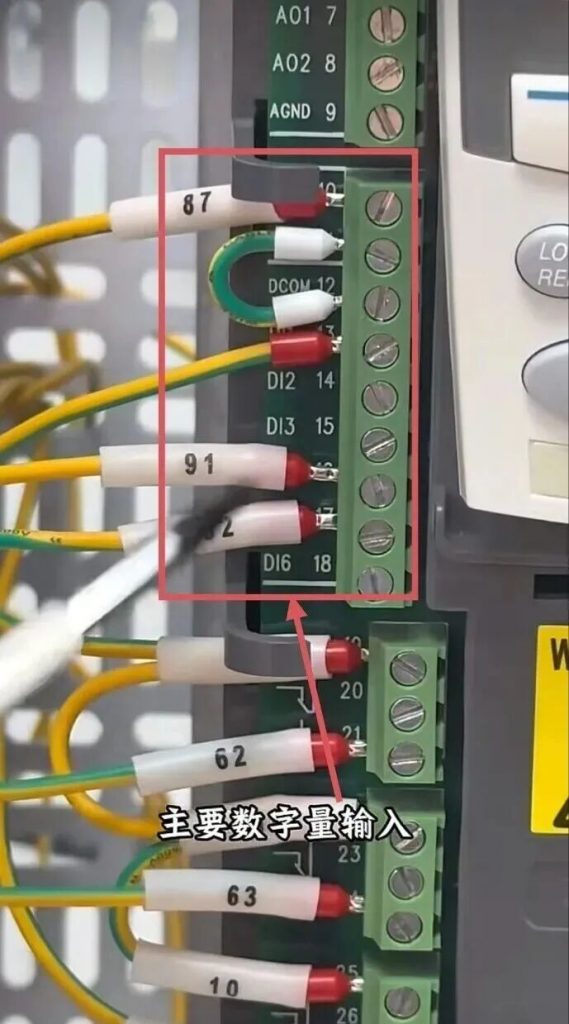

二、数字量输入接线（DI1~DI6 + DCOM）
数字量输入端子范围：10–18 号端子包含引脚：+24V、GND、DCOM、DI1～DI6。
核心分两种接法：PNP 型（高电平触发）、NPN 型（低电平触发）

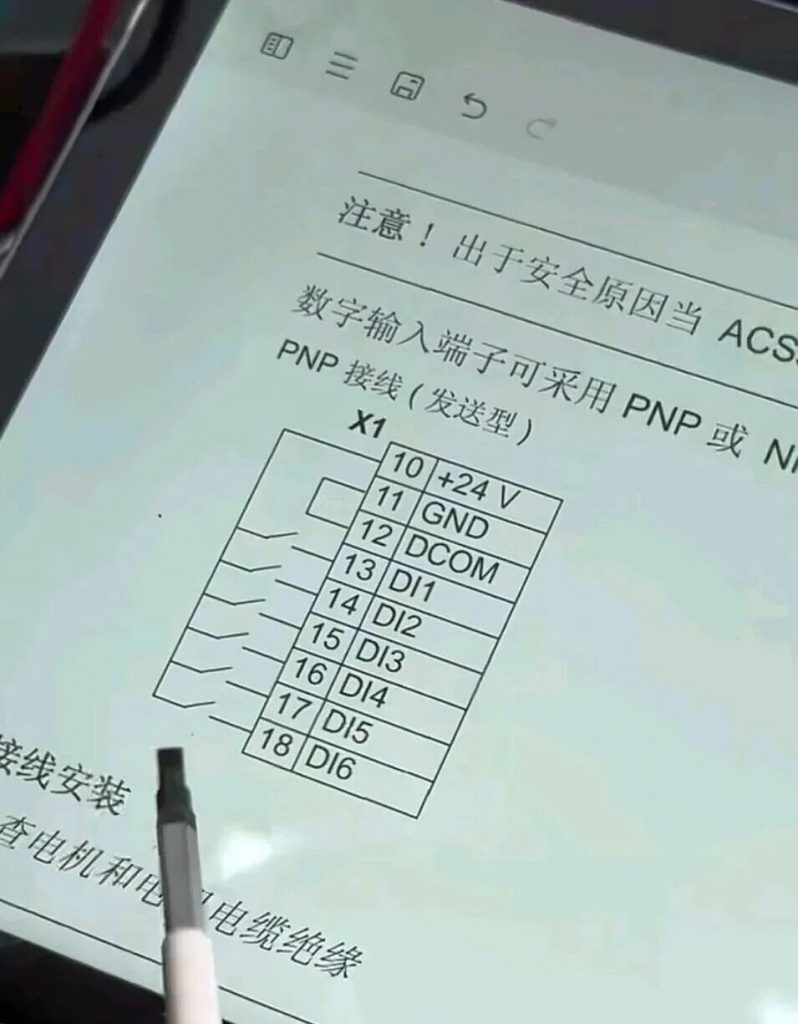

1. PNP 型接线（高电平触发）

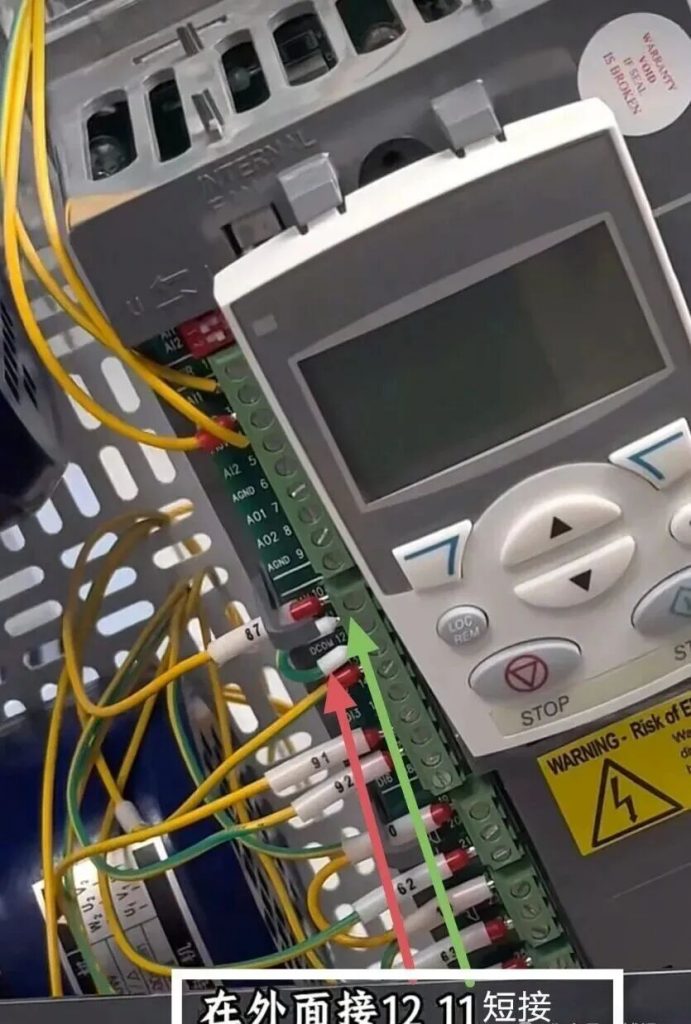

由变频器内部24V 电源作为触发源，电流从 24V 流出接入 DI 端子（如 DI1 接 13 号端子）。变频器内部 DI 与 DCOM 导通，外部再将 DCOM 与 GND（11 号端子）短接，形成完整信号回路。

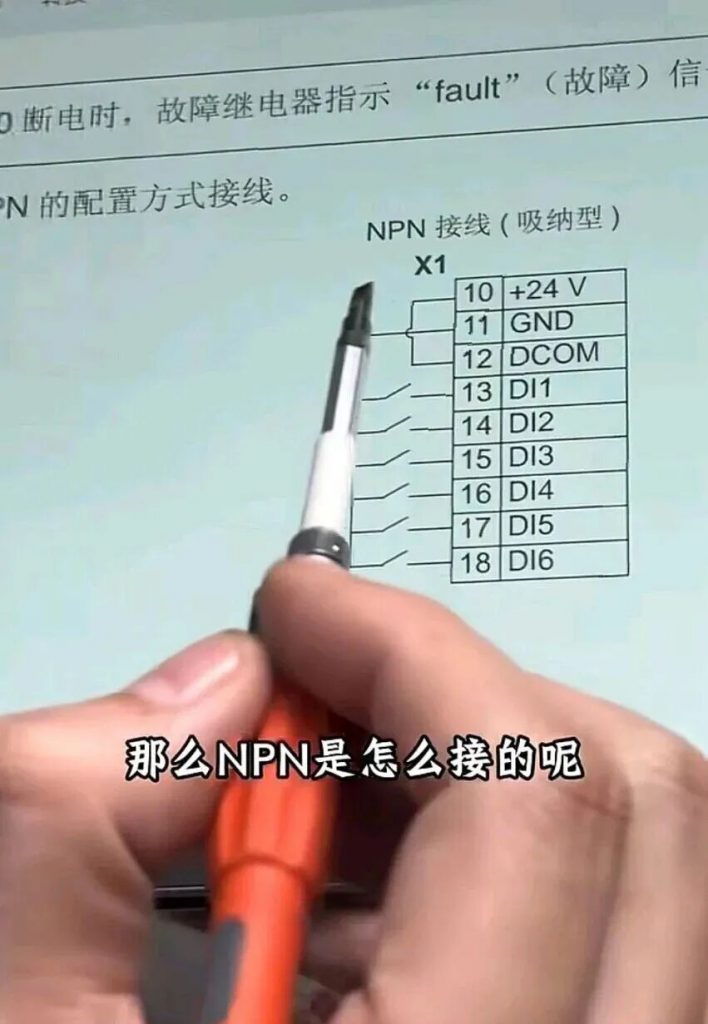

2. NPN 型接线（低电平触发）
把变频器 **+24V 与 DCOM 公共端短接 **，24V 接入 DCOM 后，内部连通对应 DI 端子。外部通过 NPN 开关器件连接 DI 端子，最终回流至 GND（11 号端子）形成回路。

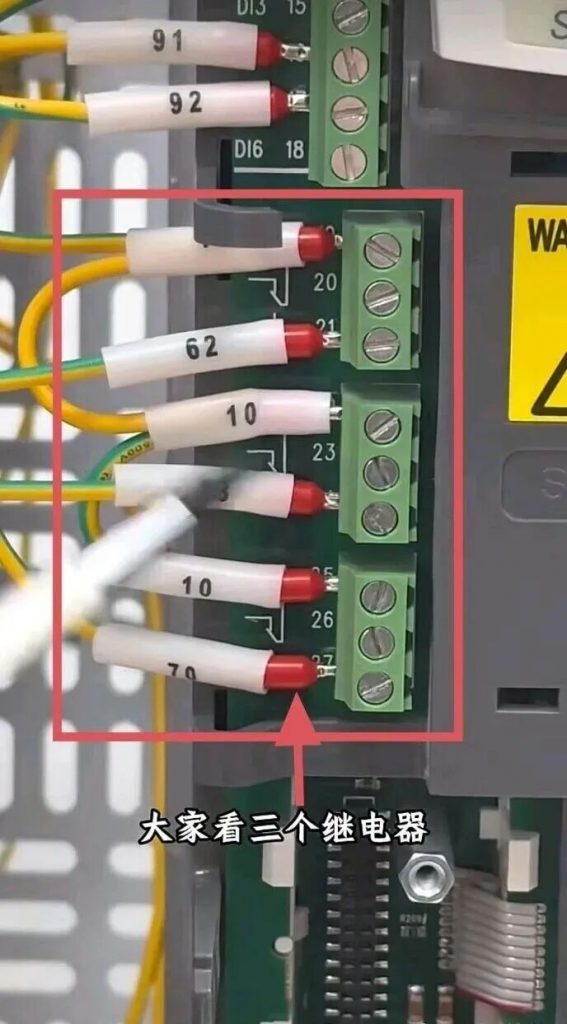

三、继电器输出接线（自带 3 路继电器，可扩展）
- 基础配置：变频器自带3 路独立继电器输出，还可加装拓展模块，增加更多继电器触点。

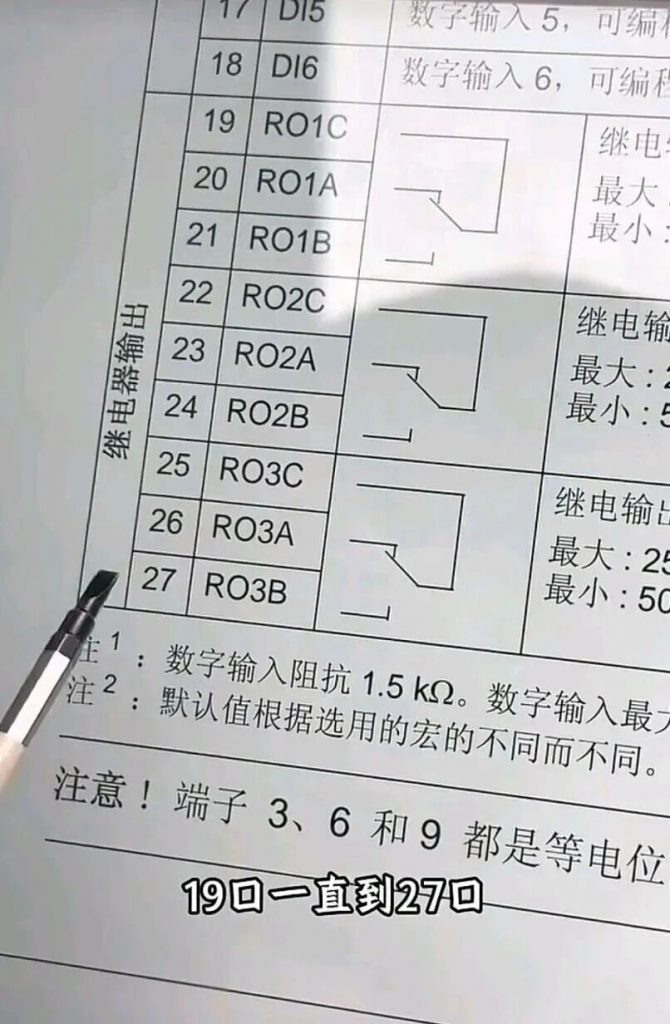

- 端子区间：19–27 号端子为三路继电器接口
- 触点定义（每路通用）
- C：公共端
- A：常闭触点
- B：常开触点
- 现场实用接法（水泵、报警通用）三路继电器公共端01C、02C、03C全部短接，可接入 220V 供电；01B、02B、03B 为常开输出，变频器内部程序控制触点吸合断开，即可外接中间继电器、指示灯、故障报警器、水泵启停控制等设备。
- 注意：需严格按照端子参数匹配承载电压、电流，避免过载损坏。
四、通讯与拓展接口

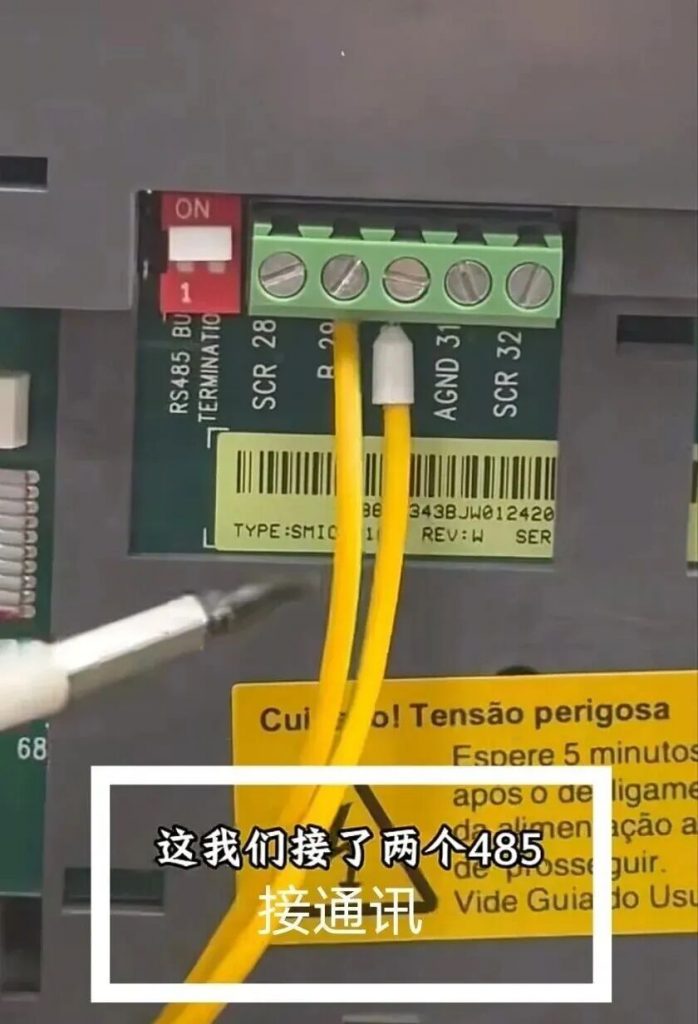

- 配备一组 485 通讯接口（B+、B-），可实现多台变频器组网、上位机远程控制。

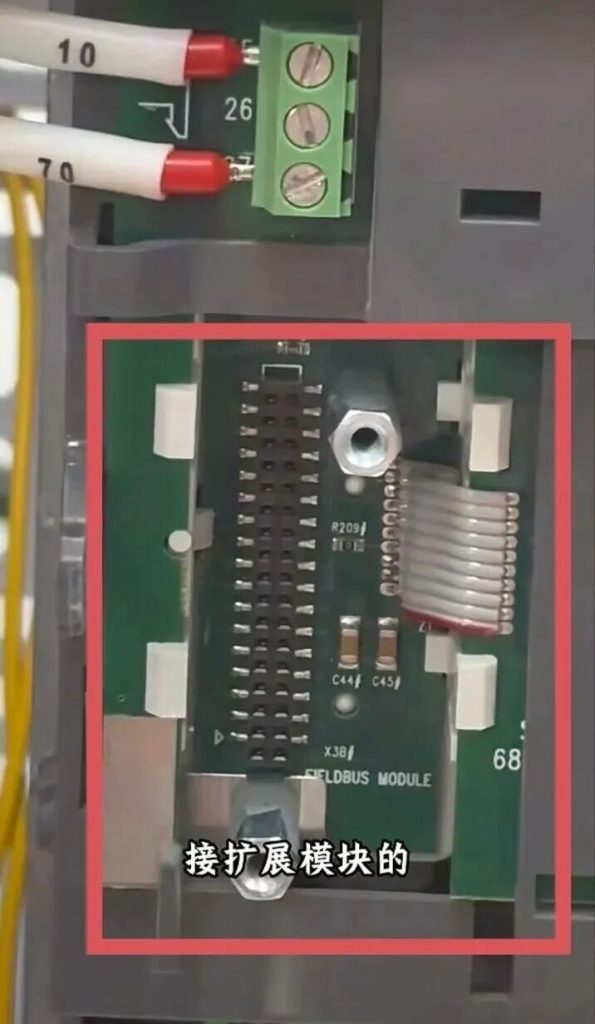

- 预留拓展接口，可外接功能拓展模块，增加 IO 点位、继电器数量等扩展功能。

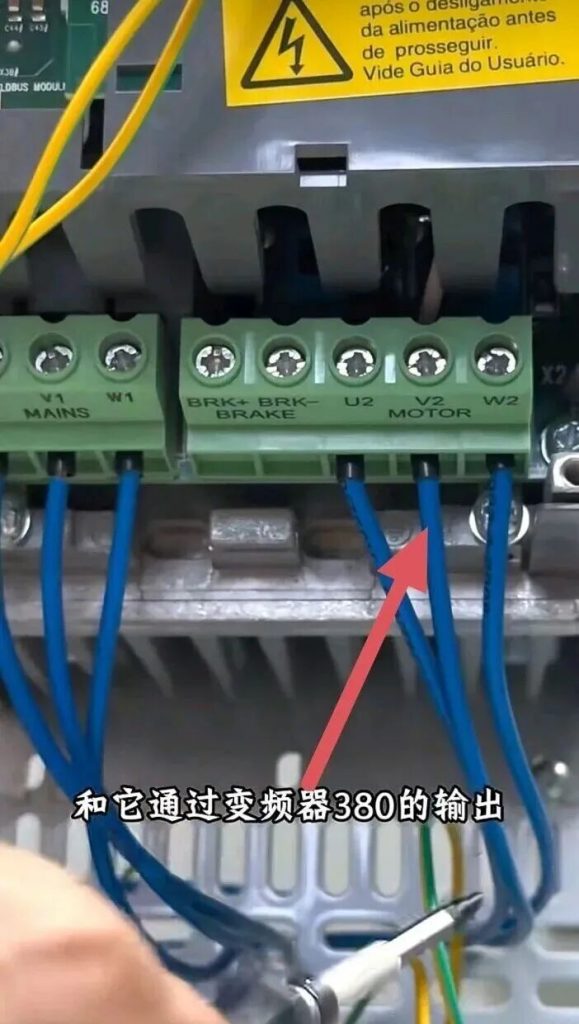

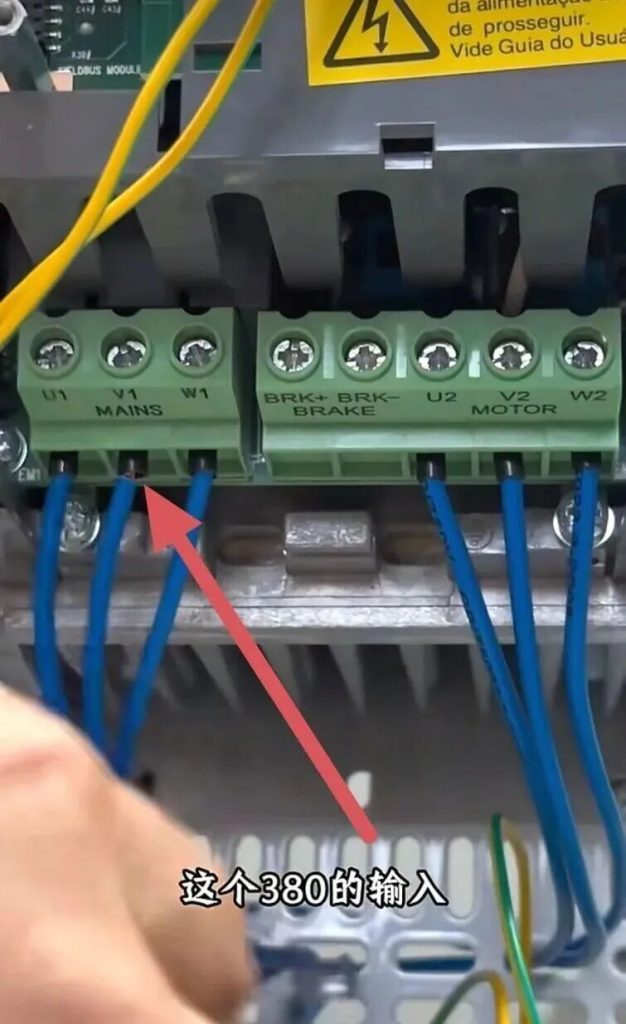

五、主电路380V输入输出接线
- 输入端：接入三相380V 工业电源
- 输出端：接电机负载，同样为三相 380V 输出供电。

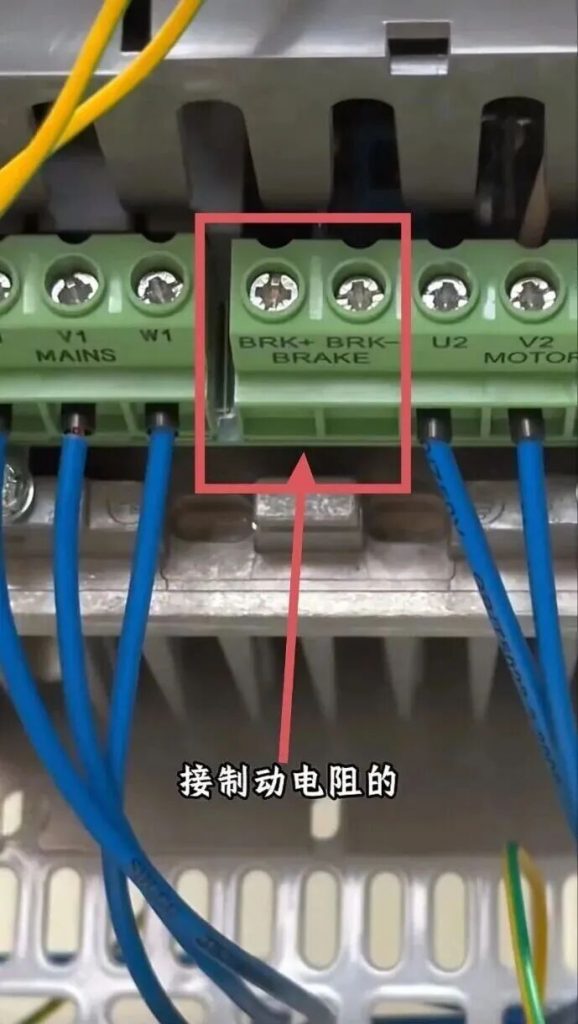

六、制动电阻接线
变频器直流侧预留 B+、B- 专用端子，直接对应连接制动电阻，实现停机快速制动、能耗泄放
