变频器缺相故障是变频器运行当中常见的问题。它会导致电机无法正常运行、输出功率下降、过热甚至损坏设备。

缺相故障发生在三相电路当中，可能出现在输入侧，也可能出现在输出侧，表现为有一相或多相电压缺失或异常，导致电流不平衡，影响变频器或电机的正常工作。

如上图的R、S、T为输入侧，U、V、W则为输出侧。

二、变频器缺相的表现与判断

1. 故障现象：

• 变频器显示“缺相”、“输入电压低”、“输出不平衡”等报警信息或相应的故障代码。
• 电机启动困难或转速不稳。
• 电机发热严重。
• 输出频率/电流波动大。
• 变频器频繁跳闸（如过流、过载保护）。

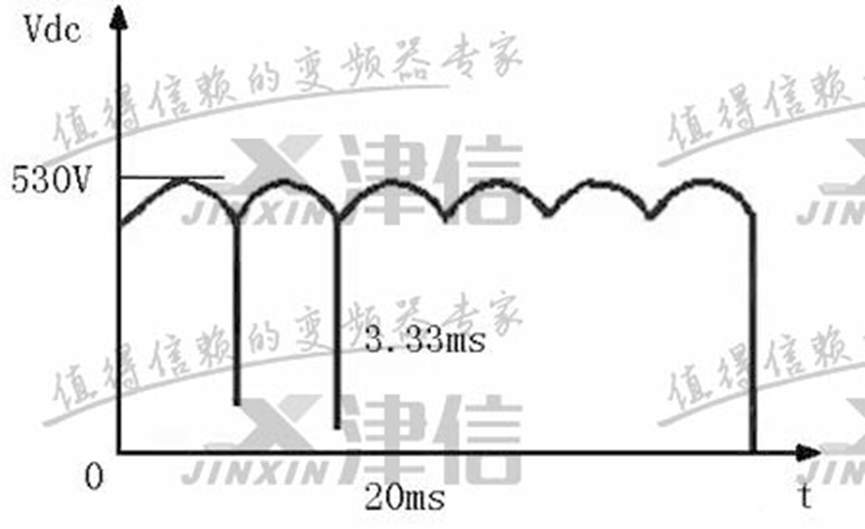

   当变频器正常工作时，Udc上的电压如下图所示，一个工频周期内将有6个波头，此时直流电压Udc将不会低于470V，对于一个7.5kW的变频器而言，其C的值大小一般为900uf，当满载运行时，可以计算出周期性的电压降落大致为40V，纹波系数不会超过7.5％。而当输入缺相发生时，一个工频周期中可能只有2个电压波头，且整流电压最低值为零。此时在上述条件下，可以估算出电压降落大致为150V，纹波系数要达到30％左右。

由此可以看出，在变频器输入缺相后仍在运行时，电容C将被反复大范围的充电，这种情况很可能导致电容器损坏，而且当负载较重时，还会进一步损坏整流桥，如在送电时就发生缺相，由于单相大电流运行极易造成变频器烧毁。

2. 检测方法：

（1）查看变频器面板上报警信息

（2）使用万用表测量电压

• 输入侧测量：
  • 断电后检查 R、S、T 三相之间的电阻是否平衡。
  • 通电后测量三相输入电压是否一致（通常为 380V~415V，误差不超过 ±5%）。
• 输出侧测量：
  • 测量 U、V、W 三相输出电压是否对称。

（3）使用钳形电流表测量电流

• 检查三相电流是否平衡。
• 若某一相电流明显偏小或为零，说明该相缺相。

（4）观察驱动板信号

• 使用示波器观察 IGBT 驱动信号是否正常。
• 如果某一路无驱动信号输出，可能是内部模块或控制电路故障。

3、常见原因分析

故障位置	原因
输入端	熔断器熔断、空开接触不良、进线电缆断裂或松动
内部电路	整流桥损坏、滤波电容老化、IGBT 模块损坏
输出端	电机绕组烧毁、输出电缆断裂、接线松动
控制部分	驱动板故障、CPU 误报、参数设置错误
