变频器故障维修常见问题问答分类: 变频器故障变频器维修电路图怎么画?
0
user 提问于 8月 以前
1 个回答
0
上海津信 值得信赖的变频器维修专家 管理员 回答于 8月 以前

变频器维修遇到比较复杂的板卡故障时,往往需要根据电路板上元器件和印刷电路的实际情况画出电路原理图。

  1. 根据故障现象,先确定故障的初始范围,从该范围内的电路开始画图,并根据情况决定最终画图的范围。
  2. 根据电路板元器件的特征确定电路类型,例如是电源电路中的整流电路还是放大器电路等,确定电路种类的大方向。再根据电路类型,观察电路板上元器件的特征,确定具体单元电路的大致种类。例如,见到一只整流二极管是半波整流电路,见到2只整流二极管是全波整流电路,见到4只整流二极管是桥式整流电路。
  3. 根据具体的电路种类,将典型电路图作为参考,然后与电路板上的实际电路核对,并进行相应调整
  4. 画出电路原理图后,再根据所画的电路原理图与电路板实际情况进行反向检查,验证所画电路中的各元器件在电路板上是不是连接正确,如果有差错说明所画电路原理图有误。

比如从一个三极管放大器电路开始画图:

  1. 首先确定电路板上实际的三极管是NPN型还是PNP型,现在用的最多的是NPN型三极管。

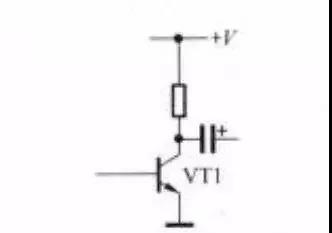

  2. 在电路板上找到VT1集电极,然后画出与集电极相连的所有元器件,并注意那个电阻与电源电路相连。下图所示是集电极与直流工作电压+V端之间接有一只电阻,并注意那个耦合电容与下级放大器相连。

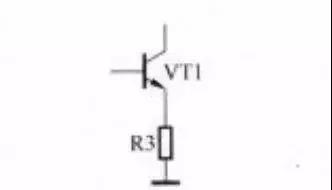

  3. VT1发射极上的元器件一般是向地线方向发生联系,通常发射极与地线之间接的元器件较多,可能是电容,也可能是电阻,如下图所示连接的是电阻。

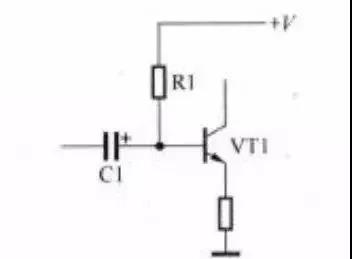

  4. T1基极上的元器件有三个方向:电源方向、地线方向、前级电路方向。下图所示是电源+V方向的R1,地线方向上大多有电阻,前级方向上大多有耦合电容。

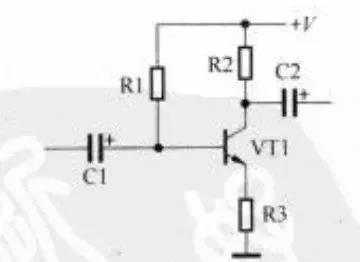

  5. 将上述4步的电路图拼在一起就是一个完整的电路图,如下图所示,从这一电路可以看出,这是一个共发射极放大器的直流电路。
